0x00 前言

笔者并非专业的 Android 安全研究员，目前只是一名大学生。出于个人兴趣与实验室任务，我尝试将 IonStack 移植到 vivo X Fold5。本文记录此次移植过程中完成的分析、验证过的利用路径，以及当前仍未解决的问题。

本次移植尚未成功。当前的主要阻塞点是缺少可用的 KASLR 地址泄露或 kernel base 推导方法。到目前为止，笔者借助 AI 分析并尝试了以下五类方案：

1. 通过 perf 泄露 KASLR

   tools/perf_leak*.c 使用 perf_event_open 对 IP 和调用链（call chain）进行采样，目标是泄露 kernel text 地址，并据此推导 KIMAGE_TEXT_BASE。实际测试中，设备的 shell 域调用 perf_event_open 返回 EACCES，因此该路径不可用。

2. 利用 pselect/futex 的同线程内核栈重叠

   原 IonStack 路线尝试通过 pselect 的 fdset 覆盖 stale futex waiter。静态分析确认，waiter 位于 entry_sp - 0x2d8，而 pselect 的 fdset 位于 entry_sp - 0x200。fdset 位于 waiter 上方 0xd8 字节，且写入方向为正向，无法覆盖目标结构。强制执行会导致 kernel panic，因此相关代码中已加入安全守卫。

3. 寻找可替代的 syscall 内核栈写入路径

   分析范围包括 ppoll、io_uring_register、keyctl、quotactl 和 xattr 等路径，目标是在 native 64-bit 环境下，将用户可控数据写入 entry_sp - 0x2d8。目前尚未找到可用候选：多数路径的写入位置偏高，或写入内容无法由用户态有效控制。

4. 验证 pipe、SKB 与 KernelSnitch 相关路径

   已验证 SKB、pipe 跨页和 direct-map anchor 等基础行为，并尝试盲写 pipe、UAF pipe 与页面复用。分析结果表明，pipe 数据页由 alloc_page 分配，不会落入内核数据区；UAF 复用尚未稳定触发，同时 kzalloc 的清零行为也会影响后续利用。

5. cred 喷射与结构喷射

   分析中考虑了 cred_jar 非清零特性及 cred 喷射方案。当前仍缺少可靠的 cred 地址泄露手段，并且现有 FOPS payload 与 cred 结构不匹配，因此该方向暂时无法形成有效利用链。

虽然尚未完成 IonStack 的移植，但此次尝试获得了 vivo X Fold5 的全量卡刷包，并整理出相应的获取方法。截至本文撰写时，该卡刷包尚未见于公开网络。这是本次研究最主要的阶段性成果，也为后续的固件分析和利用路径验证提供了完整基础。

0x01 测试环境与设备信息

主机环境

在 Arch Linux 上安装 ADB：

1

sudo pacman -S android-tools

本次实验使用的 android-tools 与 ADB 版本如下：

1
2
3
4
5
6

android-tools 36.0.1-2

Android Debug Bridge version 1.0.41
Version 36.0.1-android-tools
Installed as /usr/bin/adb
Running on Linux 7.1.3-zen1-2-zen (x86_64)

设备连接确认

通过 ADB 确认测试设备已连接：

1

adb devices

输出如下：

1
2

List of devices attached
<device-serial>       device

基础设备信息

使用 Android property 获取设备型号、系统版本与 CPU ABI：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

adb shell '
getprop ro.product.brand
getprop ro.product.model
getprop ro.product.device
getprop ro.product.name
getprop ro.product.board
getprop ro.hardware
getprop ro.soc.model
getprop ro.vivo.product.version
getprop ro.build.version.release
getprop ro.build.version.sdk
getprop ro.build.version.security_patch
getprop ro.build.fingerprint
getprop ro.product.cpu.abilist
'

对应输出：

1
2
3
4
5
6
7
8
9
10
11
12
13

vivo
V2436A
PD2436
PD2436
pineapple
qcom
SM8650
PD2436_A_16.1.15.3.W10.V000L1
16
36
2026-05-01
vivo/PD2436/PD2436:16/BP2A.250605.031.A3_V000L1/compiler260528183728:user/release-keys
arm64-v8a

内核与权限状态

1
2
3

adb shell uname -a
adb shell getenforce
adb shell id -Z

输出如下：

1
2
3

Linux localhost 6.1.145-android14-11-maybe-dirty #1 SMP PREEMPT Thu Jan  1 00:00:00 UTC 1970 aarch64 Toybox
Enforcing
u:r:shell:s0

内核配置与关键运行时参数

1
2
3
4

adb shell 'zcat /proc/config.gz | grep CONFIG_ARM64_PAGE_SHIFT'
adb shell 'cat /proc/slabinfo | grep "^mm_struct"'
adb shell 'cat /proc/sys/kernel/perf_event_paranoid'
adb shell 'getprop ro.boot.verifiedbootstate; getprop ro.boot.vbmeta.device_state'

输出如下：

1
2
3
4
5
6
7

CONFIG_ARM64_PAGE_SHIFT=12

mm_struct            608    896   1024   32    8 : tunables    0    0    0 : slabdata     28     28      0

-1
green
locked

上述命令确认的测试设备信息如下：

0x02 全量卡刷包获取

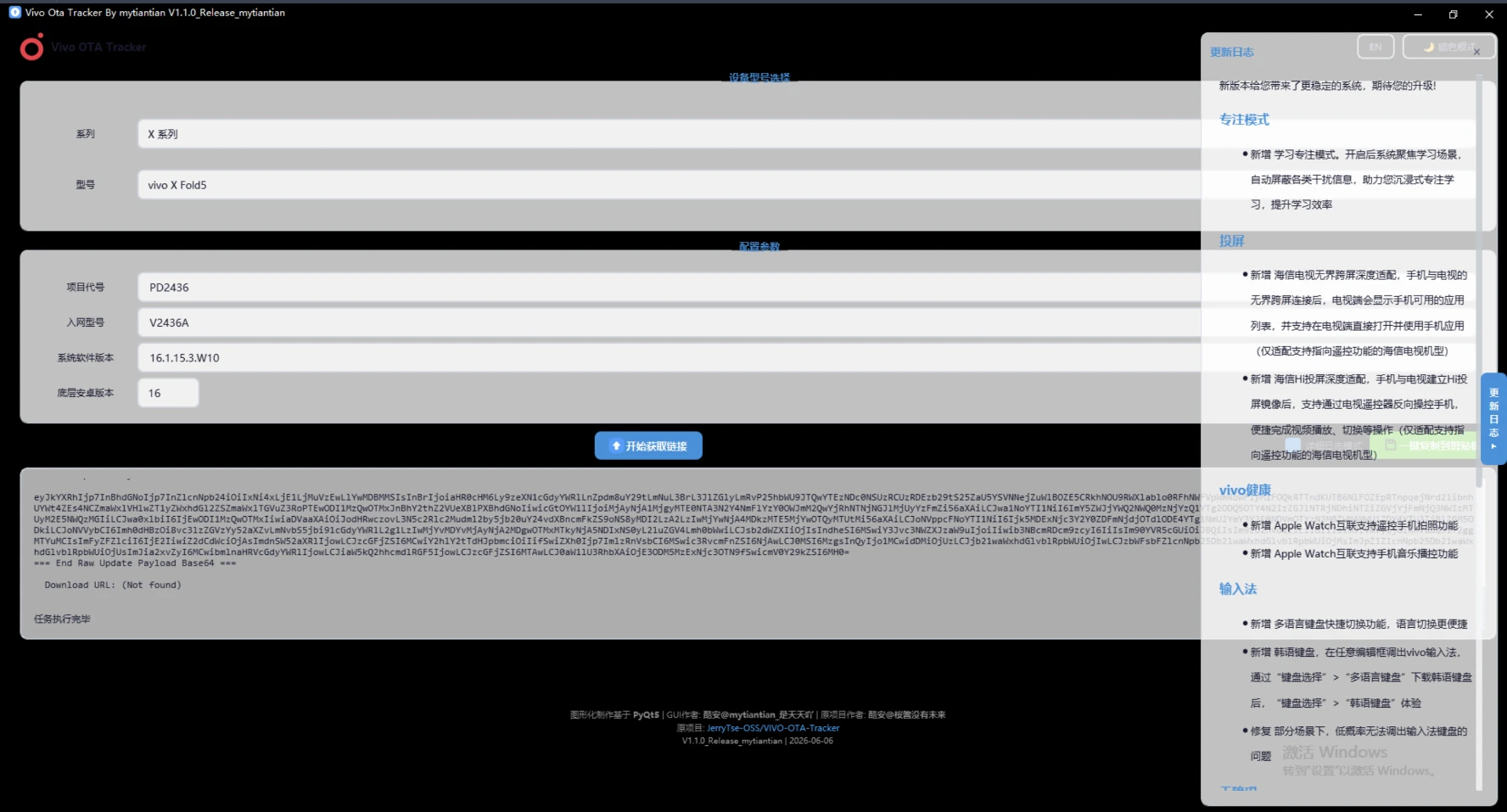

在确认设备的基础信息后，我首先尝试使用开源项目 VIVO-OTA-Tracker 查询对应版本的 OTA 信息。该工具通过模拟 vivo OTA 查询流程获取升级包元数据。本次测试在 Windows 10 KVM 虚拟机中完成，并根据测试设备的信息设置以下参数：

1
2
3
4
5

DEVICE_TYPE=phone
MODEL_SW_VER=PD2436
DEVICE_MODEL=V2436A
SW_VERSION=16.1.15.3.W10
ANDROID_VER=16

工具运行后未能直接解析出最终下载地址：

1

Download URL: (Not found)

但日志中已经返回目标版本的完整 OTA 元数据：

1
2
3
4

Version: 16.1.15.3.W10.V000L1
Filename: 2026052821145077f86aec649bf3d0b4a53c4be252c1ff.zip
Size: 10825340931 bytes (10323 MB)
SHA256: f9ebcad65d433cc45a868499687b3dbe54c48b56bdecb1f6475b31523a95d30b

尽管工具没有直接给出下载地址，但目标版本全量包的真实文件名、文件大小和 SHA-256 校验值已经确定。其中，文件名是后续推导官方 CDN 下载地址的关键。

确认官方 CDN 路径

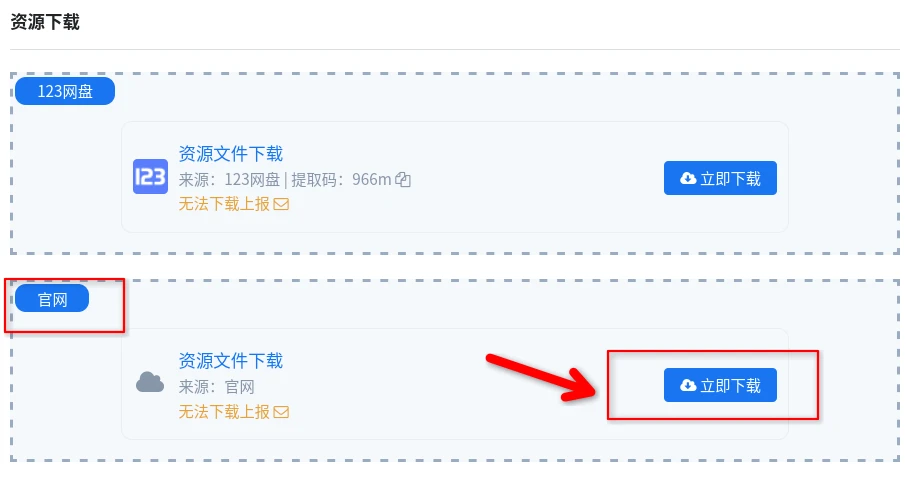

随后，我在 onfix.cn 购买了相邻版本 PD2436_A_16.1.14.9.W10.V000L1 的全量卡刷包下载链接：

1

https://sysuptxdl.vivo.com.cn/upgrade/oem/files/20260518135530fbd8e912d8becaa46ee9f32e52f0f3ed.zip?sign=5fd0598092a396858f095a4af2cf5c41&t=6a5083f1

该链接指向 vivo 官方下载域名：

1

sysuptxdl.vivo.com.cn

其路径格式为：

1

/upgrade/oem/files/<package-filename>.zip

由此可以将两部分信息组合起来：相邻版本的有效链接用于确认官方 CDN 域名与路径模板，VIVO-OTA-Tracker 日志则提供目标版本的真实文件名。将路径中的 ZIP 文件名替换为目标版本文件名，并移除原链接中的查询参数，即可构造目标版本的无参数下载地址。

下载目标版本

最终使用以下命令下载目标版本全量卡刷包：

1
2

curl -L -o PD2436_A_16.1.15.3.W10.V000L1.zip \
  'https://sysuptxdl.vivo.com.cn/upgrade/oem/files/2026052821145077f86aec649bf3d0b4a53c4be252c1ff.zip'

该地址成功返回目标版本的全量卡刷包：

1
2
3

Filename: PD2436_A_16.1.15.3.W10.V000L1.zip
Size: 10825340931 bytes
SHA256: f9ebcad65d433cc45a868499687b3dbe54c48b56bdecb1f6475b31523a95d30b

完整性校验

下载完成后，使用 sha256sum 计算文件摘要：

1

sha256sum PD2436_A_16.1.15.3.W10.V000L1.zip

校验结果如下：

1

f9ebcad65d433cc45a868499687b3dbe54c48b56bdecb1f6475b31523a95d30b  PD2436_A_16.1.15.3.W10.V000L1.zip

计算结果与 VIVO-OTA-Tracker 日志中的 pkSha256 完全一致，可以确认下载文件是 PD2436_A_16.1.15.3.W10.V000L1 对应的官方全量卡刷包。随后即可继续解包并提取 boot.img，用于后续的内核镜像分析、符号偏移恢复与漏洞移植。

0x03 提取 boot.img 与生成 output.elf

获得全量卡刷包后，需要先从 OTA 包中提取 boot.img，再从 Android boot image 中取出 kernel Image，最后将裸内核镜像转换为便于 IDA 加载和分析的 ELF 文件。

使用的工具

本阶段使用了以下两类工具：

• tools/unpack_boot.py：来自开朗的网友所写的《CVE-2026-43499/Android IonStack 漏洞复现》，用于解包 Android boot image。
• rom_unpack/extract_payload_partitions.py：由 AI 生成的脚本，用于从 Android OTA 包内的 payload.bin 中提取指定分区。

本次移植没有修改 tools/unpack_boot.py 或 tools/parse_kallsyms.py。下文单独给出由 AI 生成的 extract_payload_partitions.py 源码，以区分外部工具与本次实验新增的代码。

从 OTA 包提取 boot.img

首先创建目标版本的输出目录：

1

mkdir -p rom_unpack/PD2436_A_16.1.15.3/extracted

随后从全量卡刷包的 payload.bin 中提取 boot 分区：

1
2
3
4

python3 rom_unpack/extract_payload_partitions.py \
  PD2436_A_16.1.15.3.W10.V000L1.zip \
  -o rom_unpack/PD2436_A_16.1.15.3/extracted \
  -p boot

提取得到的文件位于：

1

rom_unpack/PD2436_A_16.1.15.3/extracted/boot.img

使用 file 和 sha256sum 检查文件类型与摘要：

1
2

file rom_unpack/PD2436_A_16.1.15.3/extracted/boot.img
sha256sum rom_unpack/PD2436_A_16.1.15.3/extracted/boot.img

结果如下：

1
2

boot.img: Android bootimg, kernel, ramdisk (0x630)
7bda8a5a704e08d824a1f7c0012d882f98dbbcfbdc78eb195a8de28bac28dd0a  boot.img

从 boot.img 提取 kernel Image

将 boot.img 复制到版本工作目录，并运行 unpack_boot.py：

1
2
3

cd rom_unpack/PD2436_A_16.1.15.3
cp extracted/boot.img .
python3 ../../tools/unpack_boot.py

解包得到的 kernel Image 位于：

1

rom_unpack/PD2436_A_16.1.15.3/boot_unpacked/kernel

同样检查文件类型与 SHA-256：

1
2

file boot_unpacked/kernel
sha256sum boot_unpacked/kernel

结果如下：

1
2

kernel: Linux kernel ARM64 boot executable Image, little-endian, 4K pages
33a0cd618edafaf5ec3f29d163a043cb12a07870fe32b1aabaf389e597d7df67  kernel

该结果与设备的 CONFIG_ARM64_PAGE_SHIFT=12 一致，确认提取出的内核镜像使用 4 KiB 页。

生成 output.elf

裸 kernel Image 不包含标准 ELF 文件头，直接导入 IDA 不便于后续的段映射与符号分析。这里使用 vmlinux-to-elf 将内核镜像转换为 ELF：

1
2
3
4

/tmp/vmlinux-to-elf-venv/bin/vmlinux-to-elf \
  --base-address 0xffffffc008000000 \
  rom_unpack/PD2436_A_16.1.15.3/boot_unpacked/kernel \
  rom_unpack/PD2436_A_16.1.15.3/output.elf

检查生成文件：

1
2

file rom_unpack/PD2436_A_16.1.15.3/output.elf
sha256sum rom_unpack/PD2436_A_16.1.15.3/output.elf

结果如下：

1
2

output.elf: ELF 64-bit LSB executable, ARM aarch64, statically linked, not stripped
7fed217a9471a2a6319b58269a7a77b1cbb76bfc2aefbe9704271c4fbf2fc41a  output.elf

生成的 output.elf 可直接导入 IDA，用于恢复函数边界、核对符号偏移并分析后续利用链。

AI 生成的 payload 分区提取脚本

rom_unpack/extract_payload_partitions.py 的完整源码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136

#!/usr/bin/env python3
import argparse
import bz2
import hashlib
import lzma
import os
import struct
import sys
import zipfile

import zstandard as zstd

sys.path.insert(0, os.path.join(os.path.dirname(__file__), "rom_unpack"))
from update_metadata_min_pb2 import DeltaArchiveManifest


OP_REPLACE = 0
OP_REPLACE_BZ = 1
OP_ZERO = 6
OP_DISCARD = 7
OP_REPLACE_XZ = 8
OP_REPLACE_ZSTD = 14


def payload_data_offset(zip_path: str, member: str) -> int:
    with zipfile.ZipFile(zip_path) as z:
        info = z.getinfo(member)
        if info.compress_type != zipfile.ZIP_STORED:
            raise RuntimeError(f"{member} is compressed in zip; direct seeking is unsupported")
        with open(zip_path, "rb") as f:
            f.seek(info.header_offset)
            local = f.read(30)
            if local[:4] != b"PK\x03\x04":
                raise RuntimeError("bad local zip header")
            name_len, extra_len = struct.unpack("<HH", local[26:30])
            return info.header_offset + 30 + name_len + extra_len


def read_manifest(zip_path: str):
    with zipfile.ZipFile(zip_path) as z, z.open("payload.bin") as p:
        header = p.read(24)
        if header[:4] != b"CrAU":
            raise RuntimeError("payload.bin magic mismatch")
        version = struct.unpack(">Q", header[4:12])[0]
        manifest_size = struct.unpack(">Q", header[12:20])[0]
        metadata_sig_size = struct.unpack(">I", header[20:24])[0]
        manifest = DeltaArchiveManifest()
        manifest.ParseFromString(p.read(manifest_size))
        payload_body_off = 24 + manifest_size + metadata_sig_size
        return version, manifest_size, metadata_sig_size, payload_body_off, manifest


def decode_op(op_type: int, data: bytes) -> bytes:
    if op_type == OP_REPLACE:
        return data
    if op_type == OP_REPLACE_BZ:
        return bz2.decompress(data)
    if op_type == OP_REPLACE_XZ:
        return lzma.decompress(data)
    if op_type == OP_REPLACE_ZSTD:
        return zstd.ZstdDecompressor().decompress(data)
    raise RuntimeError(f"unsupported data operation type: {op_type}")


def write_extents(out, block_size: int, extents, data: bytes):
    expected = sum(e.num_blocks for e in extents) * block_size
    if len(data) != expected:
        raise RuntimeError(f"decoded size mismatch: got {len(data)}, expected {expected}")
    pos = 0
    for e in extents:
        n = e.num_blocks * block_size
        out.seek(e.start_block * block_size)
        out.write(data[pos:pos + n])
        pos += n


def extract(zip_path: str, out_dir: str, wanted: set[str]):
    version, manifest_size, metadata_sig_size, body_off, manifest = read_manifest(zip_path)
    zip_payload_off = payload_data_offset(zip_path, "payload.bin")
    base = zip_payload_off + body_off
    os.makedirs(out_dir, exist_ok=True)

    print(f"payload_version={version}")
    print(f"manifest_size={manifest_size}")
    print(f"metadata_sig_size={metadata_sig_size}")
    print(f"block_size={manifest.block_size}")
    print(f"partitions={len(manifest.partitions)}")
    print(f"output={out_dir}")

    by_name = {p.partition_name: p for p in manifest.partitions}
    missing = sorted(wanted - set(by_name))
    if missing:
        print("missing:", ", ".join(missing))

    with open(zip_path, "rb") as src:
        for name in sorted(wanted & set(by_name)):
            p = by_name[name]
            size = p.new_partition_info.size
            out_path = os.path.join(out_dir, f"{name}.img")
            print(f"extract {name}: size={size} ops={len(p.operations)} -> {out_path}")
            with open(out_path, "wb") as out:
                out.truncate(size)
                for idx, op in enumerate(p.operations, 1):
                    op_type = int(op.type)
                    if op_type in (OP_ZERO, OP_DISCARD):
                        continue
                    src.seek(base + op.data_offset)
                    data = src.read(op.data_length)
                    if len(data) != op.data_length:
                        raise RuntimeError(f"short read in {name} op {idx}")
                    if op.HasField("data_sha256_hash"):
                        h = hashlib.sha256(data).digest()
                        if h != op.data_sha256_hash:
                            raise RuntimeError(f"sha256 mismatch in {name} op {idx}")
                    decoded = decode_op(op_type, data)
                    write_extents(out, manifest.block_size, op.dst_extents, decoded)
            with open(out_path, "rb") as f:
                digest = hashlib.sha256(f.read()).hexdigest()
            expected = p.new_partition_info.hash.hex() if p.HasField("new_partition_info") else ""
            ok = "OK" if expected and digest == expected else "NOHASH"
            print(f"  sha256={digest} {ok}")


def main():
    ap = argparse.ArgumentParser()
    ap.add_argument("zip")
    ap.add_argument("-o", "--out", default="rom_unpack/extracted")
    ap.add_argument("-p", "--partitions", required=True,
                    help="comma-separated partition names")
    args = ap.parse_args()
    wanted = {x.strip() for x in args.partitions.split(",") if x.strip()}
    extract(args.zip, args.out, wanted)


if __name__ == "__main__":
    main()

0x04 基于 output.elf 的目标机适配

获得 output.elf 后，针对目标内核的静态分析条件已经具备。下一步需要将原 exploit 依赖的内核符号地址、结构体偏移和内核配置参数，替换为 vivo X Fold5 当前系统版本对应的值，并据此编译目标专用的 preload.so。

提取关键内核符号偏移

本次适配需要确认以下内核符号相对于静态 kernel base 的偏移：

这些值从 output.elf 的符号与反汇编结果中提取，并以相对偏移的形式写入目标配置。使用相对偏移可以保持静态分析结果与运行时地址计算逻辑分离，但最终换算为有效内核地址仍然依赖正确的 KASLR slide。

确认关键结构体偏移

除全局符号外，exploit 还依赖多个内核结构体的字段布局。本次主要核对以下对象：

• task_struct
• mm_struct
• rt_mutex_waiter
• configfs binary attribute 相关结构
• futex 与 task PI 相关字段

结构体偏移通过 output.elf 中可恢复的类型和符号信息、目标内核反汇编以及相关访问指令交叉确认。由于厂商内核可能包含补丁或配置差异，不能直接沿用其他设备或相邻内核版本的偏移。

创建目标配置

为 vivo X Fold5 当前固件创建独立的目标目录：

1

exploit/src/targets/vivo-PD2436-16.1.15.3/

目标相关的符号偏移、结构体字段偏移和配置参数统一写入该目录下的 target.h。独立目标目录可以避免修改公共利用逻辑，也便于后续针对不同固件版本维护各自的适配数据。

编译目标 payload

使用目标名称指定构建配置：

1

make PROJECT=vivo-PD2436-16.1.15.3

编译成功后生成：

1

build/vivo-PD2436-16.1.15.3/bin/preload.so

至此，针对 vivo X Fold5 当前固件的静态偏移适配和 payload 编译已经完成，但该产物仍缺少运行时 KASLR slide，尚不能形成完整且稳定的利用链。

KASLR slide 获取失败

当前的主要 blocker 是无法获取目标设备运行时的 KASLR slide 或 kernel base。已经验证的两条路线均无法在当前设备上使用。

perf 泄露路线

tools 目录中的 KASLR 泄露方法依赖 perf_event_open，尝试从 perf sample 的 IP 或调用链中获得 kernel text 地址，再计算相对于静态基址的 slide。

设备当前的运行时参数为：

1

perf_event_paranoid = -1

从该参数看，perf 的常规权限限制较为宽松，但在 u:r:shell:s0 域中实际调用仍然失败：

1

perf_event_open -> errno=13 (EACCES)

这表明 perf_event_paranoid 并非本机唯一的访问控制条件，SELinux 或厂商附加安全策略仍可能阻止 shell 域使用 perf。由于该接口无法建立采样事件，后续的 IP/CALLCHAIN 地址泄露也无法进行。

pselect/futex 同线程栈重叠路线

原 exploit 还包含一条基于 pselect 与 futex 同线程 syscall 栈复用的 slide 获取路径，其目标是使用 pselect 的 fdset 覆盖 stale futex waiter。

针对 vivo X Fold5 的 Linux 6.1.145 内核进行静态分析后，得到以下栈偏移：

1
2
3

stale futex waiter: entry_sp - 0x2d8
pselect fdset:      entry_sp - 0x200
delta:              0xd8

pselect 的 fdset 位于 stale waiter 上方 0xd8 字节，并且 fdset 按地址递增方向写入，因此无法覆盖位于更低地址的 waiter。在本机上强制运行该路径曾导致 kernel panic 和设备重启，说明原利用中的栈布局假设不适用于该目标内核。

为避免重复触发崩溃，后续代码加入了安全守卫：

• 检测到 delta > 0 时，默认跳过 pselect slide 路线。
• 仅在显式设置 ALLOW_UNSAFE_SLIDE=1 时允许继续执行该实验路径。
• 设置 SLIDE_ONLY=1 进行验证时，程序会安全退出，不再触发设备重启。

该守卫只能避免已知不匹配的栈覆盖路径造成崩溃，不能解决 KASLR slide 的获取问题。

当前适配状态

后续工作的核心是寻找适用于该内核与权限环境的新 KASLR 泄露方式，定位能够覆盖目标 waiter 的同线程内核栈写入原语，或在未知 slide 的条件下先建立受限读写能力，再从可识别的内核对象反推出 kernel base。

0x05 后记

这次移植最终是一次未完成的尝试。虽然已经完成全量卡刷包获取、内核镜像提取、静态符号与结构体偏移分析，并成功编译出目标版本的 preload.so，但始终没有解决运行时 KASLR slide 的获取问题，因此未能达到原 IonStack 利用链的预期效果。

在当前设备的软件版本与权限环境下，perf 泄露受到访问控制限制，pselect/futex 路线又因内核栈布局不匹配而无法覆盖目标 waiter。继续强制执行已知不匹配的路径只会增加触发 kernel panic 的风险。经过现有方案的验证后，我也没有找到其他能够稳定获取 root 的方法。

本文保留了这次尝试中确认有效的准备工作、目标机适配过程，以及已被排除的技术路线。失败的验证结果同样能够缩小后续分析范围，避免在相同前提下重复测试不可行方案。希望这些记录能为研究相近设备、内核版本或 Android 漏洞利用链的读者提供一些思路。
